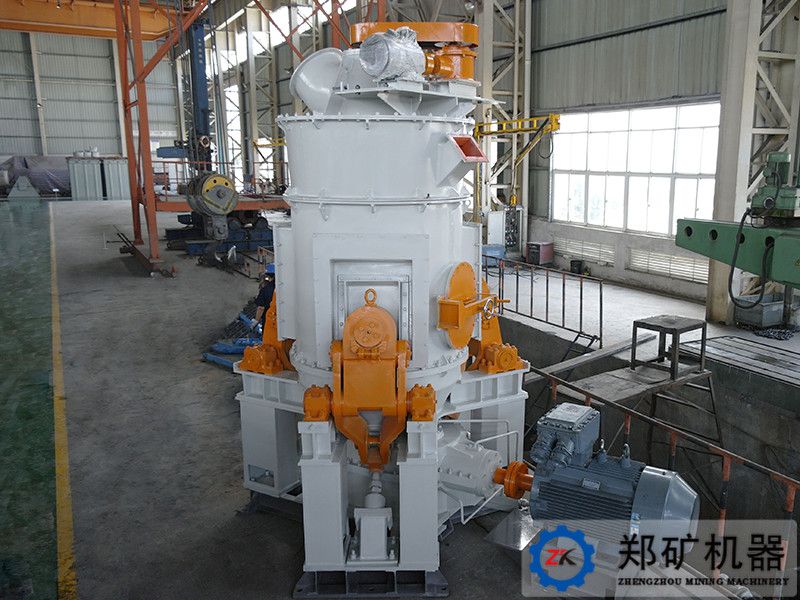

立磨(立式磨粉機)

立式磨機又稱輥式磨，廣泛應用于水泥化工、煤炭、電力等行業的大規模物料粉磨和超細粉磨加工中，是一種集破碎、干燥、粉磨、分級、輸送于一體的磨粉行業理想設備，用于煤粉制備可使產品細度滿足行業標準。

產能：3-56（t/h）

規格型號：ZKRM08.2- ZKRM24.3

重量：16-230t

應用領域：水泥化工、煤炭、電力等行業。

免費獲取報價 技術咨詢

突出優勢

1、磨粉效率高，電耗低；

2、單位產品金屬消耗少；

3、工藝流程簡單，同時完成對物料粉磨、烘干、選粉功能；

4、占地面積少、布置緊湊、系統設備重量輕、土建建設投資低。

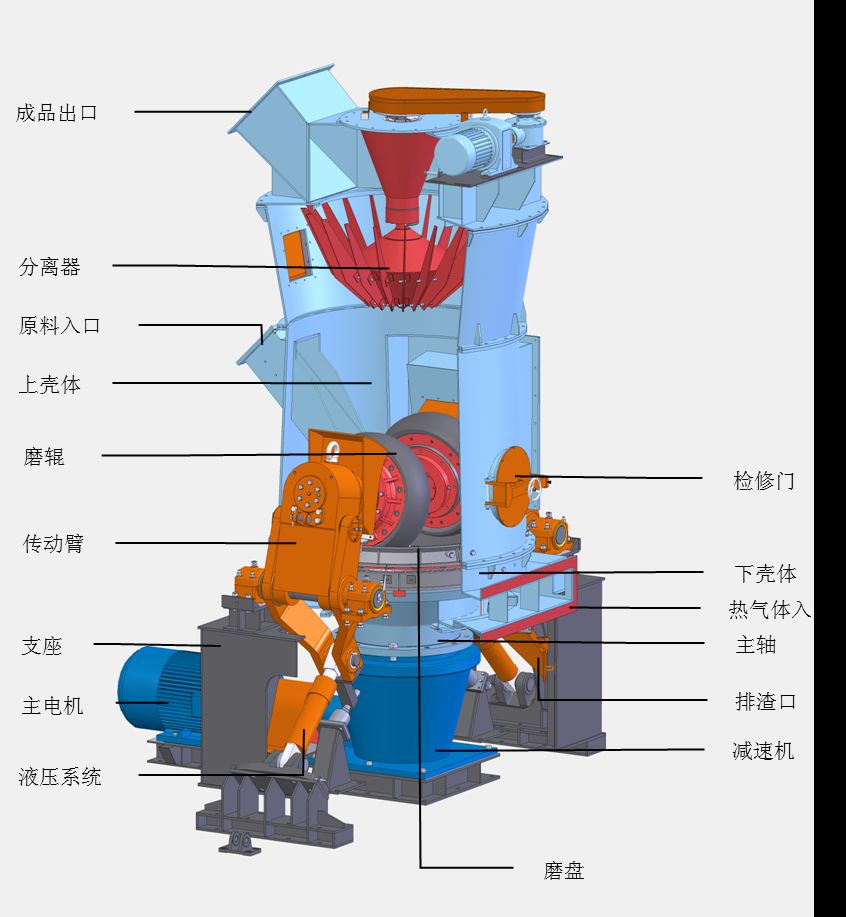

工作原理

在煤粉生產過程中，主電機通過減速機帶動磨盤轉動，同時熱風從進風口進入立磨機體內，原煤通過下料管落到磨盤中央，恒速旋轉著的磨盤借助于離心力的作用將原煤向外均勻分散、鋪平，使其形成一定厚度的料床，原煤同時受到磨盤上多個磨輥的碾壓，并被粉碎。在離心力的連續驅使下原煤不斷向磨盤外緣運動，當離開磨盤的粉料遇到通過風環進入磨內的熱氣體并隨之上升，經磨機中部殼體進入到分離器中，在此過程中煤粉與熱氣體進行了充分的熱交換，水分迅速被蒸發。選粉機控制著輥磨出口的成品粒度，大于規定尺寸的顆粒被分離，并落回到磨盤，滿足細度要求的煤粉通過選粉機進入收塵器，收集后的成品送入成品倉。

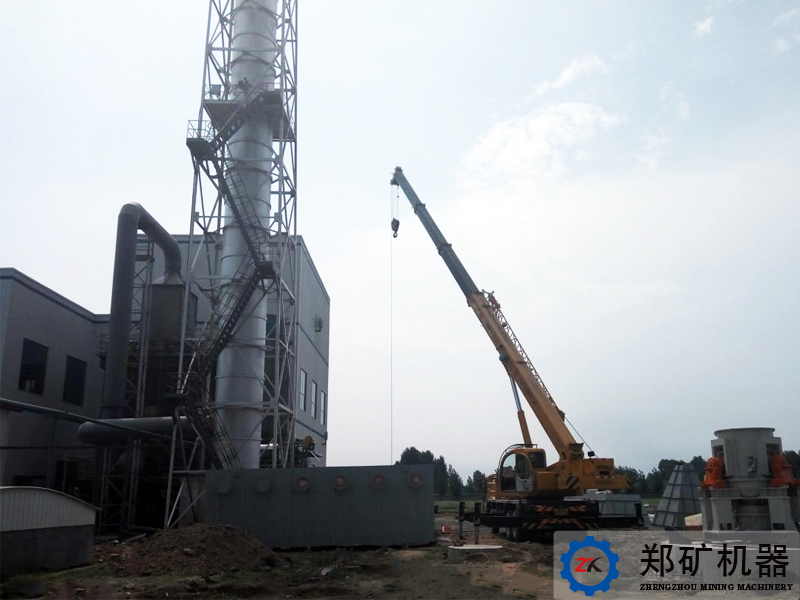

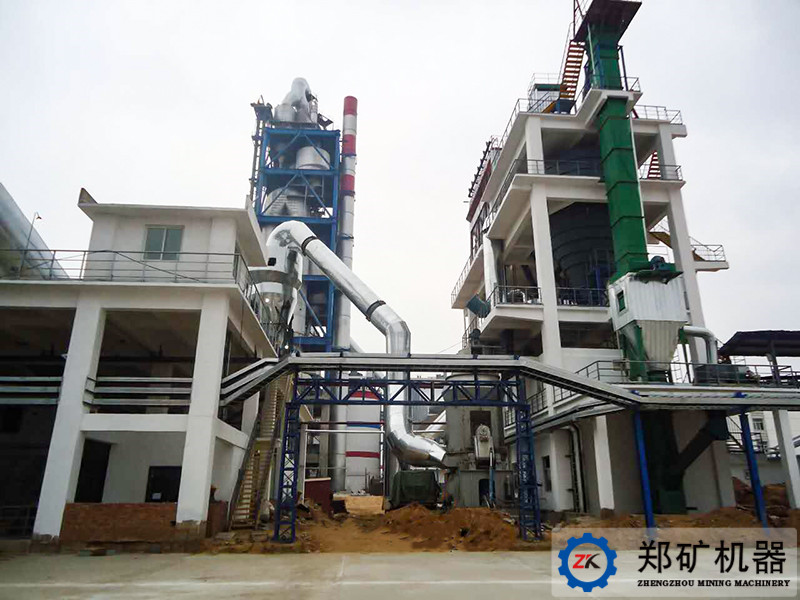

部分客戶案例

臨沂奧博特熱力立磨煤粉制備站

立磨型號：ZKRM08.3

產能：6tph的立磨

菏澤鄆城圣達如意立磨煤粉制備站

立磨型號：ZKRM08.3

產能：6tph的立磨

山東東佳集團立磨煤粉制備站

立磨型號：ZKRM15.2

產能：30tph的立磨

技術參數

ZKRM 生料立式磨規格、技術參數表
型號	磨盤 中徑	產量(t/h)	原料水分(%)	生料細度(%)	生料水分(%)	電機功率(kW)
ZKRM08.2	800	6-8	<10%	R0.08<12%	≤1%	55/75
ZKRM11.2	1100	10--12	<10%	R0.08<12%	≤1%	110/132
ZKRM13.2	1300	20-25	<10%	R0.08<12%	≤1%	185/200
ZKRM15.2	1500	26-34	<10%	R0.08<12%	≤1%	250/280
ZKRM17.2	1700	40-55	<10%	R0.08<12%	≤1%	355/400
ZKRM19.2	1900	55-70	<10%	R0.08<12%	≤1%	450/500
ZKRM20.2	2000	60-75	<10%	R0.08<12%	≤1%	560/630
ZKRM22.3	2200	85-110	<10%	R0.08<12%	≤1%	710/800
ZKRM24.3	2400	95-130	<10%	R0.08<12%	≤1%	800/900
注: 原料易磨性指數 ≤13kWh/t
ZKRM 水泥立式磨規格、技術參數表
型號	磨盤 中徑	產量(t/h)	原料水分(%)	產品比表面積(㎡/kg)	產品水分(%)	電機功率(kW)
ZKRM08.2C	800	3--4	<3%	≥350	≤1%	55
ZKRM11.2C	1100	5--6	<3%	≥350	≤1%	110
ZKRM13.2C	1300	11--13	<3%	≥350	≤1%	185
ZKRM15.2C	1500	14-16	<3%	≥350	≤1%	250
ZKRM17.2C	1700	20-23	<3%	≥350	≤1%	355
ZKRM19.2C	1900	24-26	<3%	≥350	≤1%	450
ZKRM20.2C	2000	27-30	<3%	≥350	≤1%	560
ZKRM22.3C	2200	40-50	<3%	≥350	≤1%	710
ZKRM24.3C	2400	50-65	<3%	≥350	≤1%	900
注: 原料易磨性指數 ≤18kWh/t
ZKRM 礦渣（鋼渣 ) 微粉立式磨規格、技術參數表
型號	磨盤 中徑	產量(t/h)	礦渣水分(%)	礦粉比表面積(㎡/kg)	生料水分(%)	電機功率(kW)
ZKRM08.2S	800	1.5-2	<15%	≥420	≤1%	75
ZKRM11.2S	1100	3--4	<15%	≥420	≤1%	132
ZKRM13.2S	1300	8--9	<15%	≥420	≤1%	200
ZKRM15.2S	1500	9--10	<15%	≥420	≤1%	280
ZKRM17.2S	1700	12--14	<15%	≥420	≤1%	400
ZKRM19.2S	1900	15-17	<15%	≥420	≤1%	500
ZKRM20.2S	2000	18-20	<15%	≥420	≤1%	630
ZKRM22.3S	2200	23-25	<15%	≥420	≤1%	800
ZKRM24.3S	2400	26-34	<15%	≥420	≤1%	900
注: 礦渣易磨性指數 ≤25kWh/t; 鋼渣易磨性指數 ≤30kWh, 粉磨鋼渣微粉時產量下降約 30-40%
