河南鄭礦機器可提供全套陶粒生產線設備,工藝和技術支持;原料主要有市政污泥、造紙污泥、印染污泥、電鍍污泥、酸洗污泥、皮革污泥、油基泥漿、鉆井巖削、頁巖、粉煤灰、一般粘土、建筑棄土、修復土、污染土、煤矸石等;歡迎咨詢價格!
鄭礦機器擁有一整套中試生產線,能夠對客戶的來料進行實驗,找出該種物料的制粒工藝,給實際生產做指導。
1、先進的生產工藝,使得建筑陶粒的生產達到提高產品質量和節能降耗的目的, 單條生產線能力大,熱耗低,配套先進的袋收塵器,滿足30mg/Nm3的嚴格的排放要求。
2、建筑陶粒生產線安裝有溫度和壓力監測儀表,操作參數計算機顯示,生產線能夠采用先進的計算機控制方式,實現整個系統的操作自動化。
3、采用生物質燃料,更加節能環保。
4、陶粒的容重輕,強度高,適合輕質混凝土的使用。

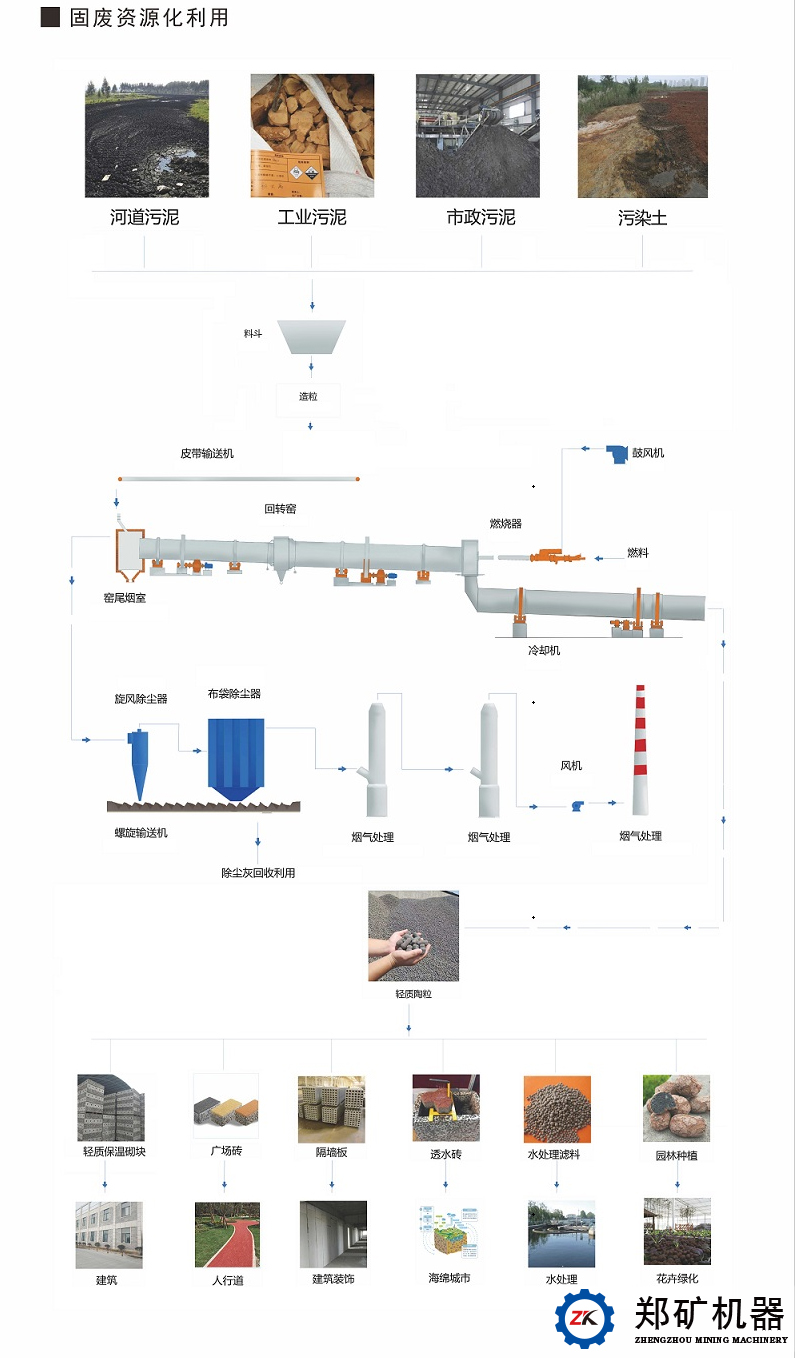

生產陶粒的工藝過程為:原料粉碎和粉磨→原料配比→原料攪拌→制?!魏Y選→燒結→冷卻→篩分→裝袋。
1、建筑陶粒原料處理
主要原料粘土或者污泥,一般摻加粉煤灰等干粉狀物料,目的是避免物料太濕,混合后利于運輸和使用。設立粘土(或污泥)堆棚和粉煤灰堆場,使用時用鏟車取料,并進行配比混合,然后送入料倉。粘土塊度大時,先經過輥齒式破碎機進行破碎,使粒度變小。
2、建筑陶粒攪拌和制粒

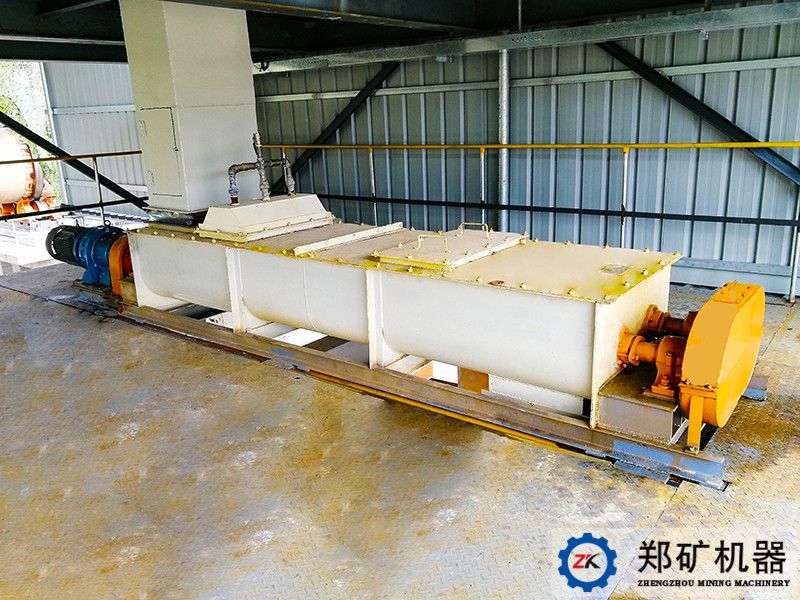

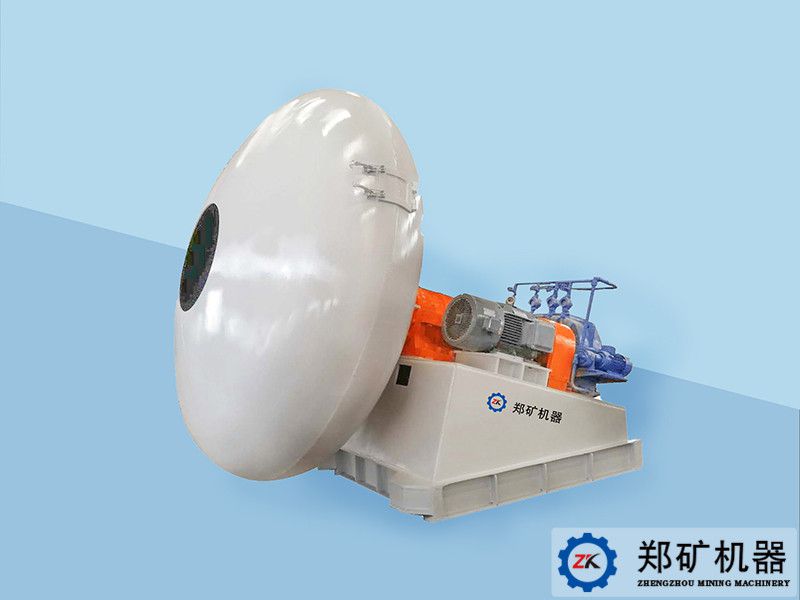

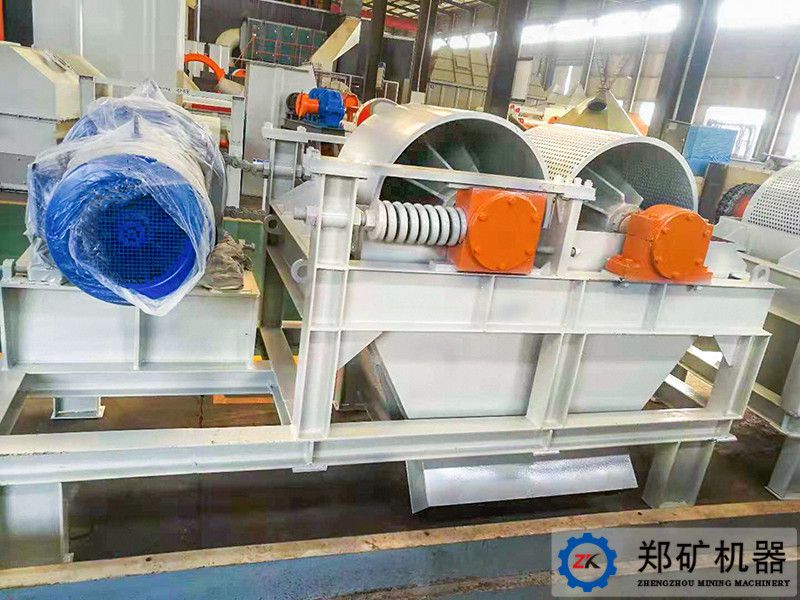

料倉下設置板鏈喂料機,把物料送至雙軸攪拌機進行攪拌,目的是物料混合的更加均勻。然后物料落入對輥式制粒機,形成大約5~10mm的料球顆粒,再通過輸送機送入插接式回轉窯。板鏈喂料機采用變頻器控制物料量。
3、建筑陶粒預熱和焙燒

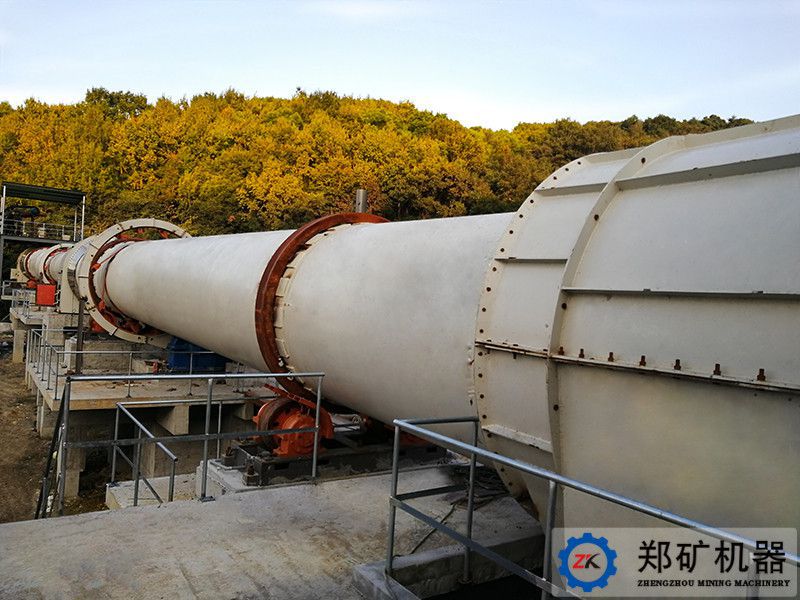

料球顆粒由下料溜管進入預熱窯,水分得到烘干后,進入回轉窯焙燒窯,隨著溫度的升高,物料內部發生化學變化,生成的氣體使物料變得蓬松,在高溫下顆粒表面出現液相,使物料內部的氣孔被封閉起來,形成體積密度大約500kg/m3的建筑陶粒
4、建筑陶粒冷卻

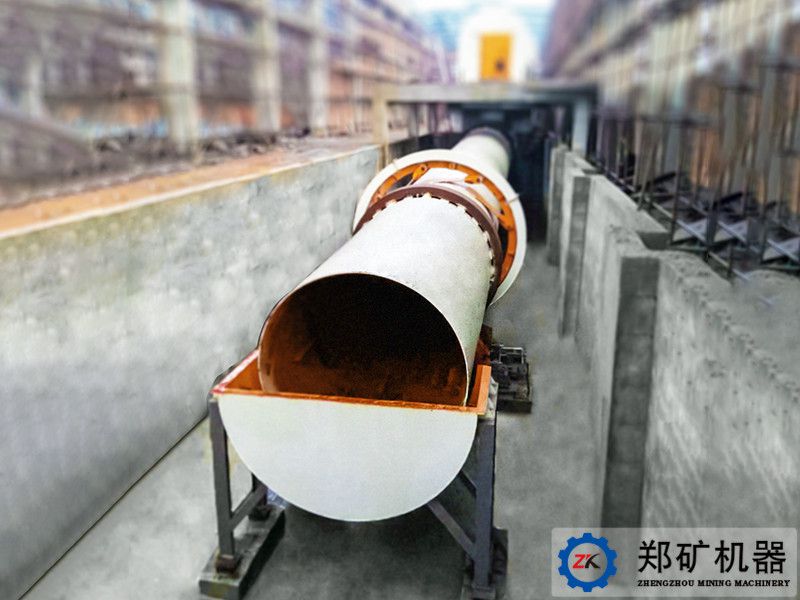

出窯的建筑陶粒進入冷卻機。冷卻機可以采用單筒式冷卻機、豎式冷卻器、篦式冷卻機等設備。在冷卻機里面,外界空氣與高溫的陶粒進行熱交換,陶粒被空氣冷卻后,卸出冷卻機同時空氣被加熱后,作為高溫助燃空氣進入回轉窯,起到節能的作用。
5、建筑陶粒燃料燃燒設備
如果采用煤作為燃料,需要設置煤粉磨機、選粉機、袋收塵器、風機、提升機、煤粉倉和燃燒器,把原煤制成煤粉,然后把煤粉送入回轉窯燃燒。如果采用天然氣作為燃料,僅需要設置一臺鼓風機和天然氣燃燒器,把天然氣送入回轉窯燃燒。還可以采用生物質燃料,比如稻殼作為燃料。稻殼磨成粉狀,送到一個小倉,經過卸料風格輪進入到燃燒器,被風機吹送到回轉窯內燃燒。
6、窯尾收塵
出回轉窯的廢氣經過一臺多管冷卻器降溫后,送到袋收塵器進行凈化除塵,然后排入大氣中。
7、成品篩分和包裝

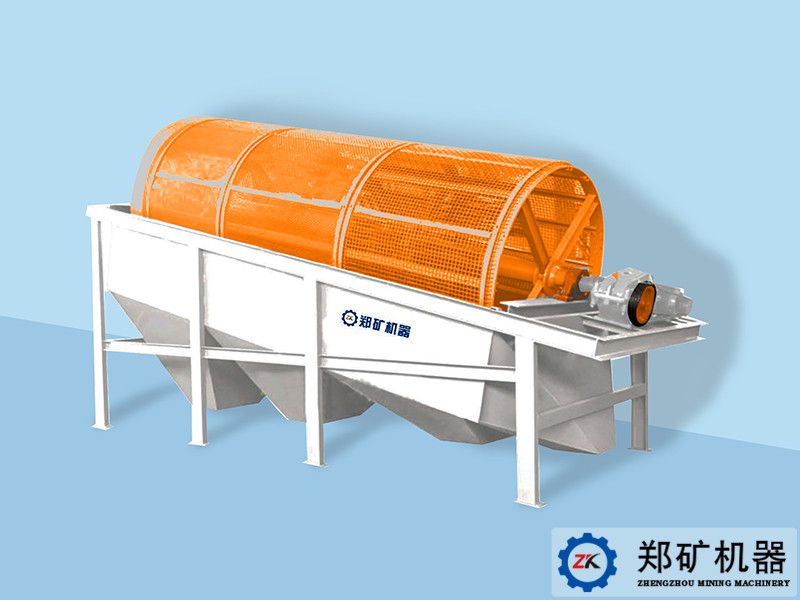

出冷卻機后的陶粒,進入一臺振動篩(或者回轉篩),被篩分成5mm、15mm、25mm的粒徑,然后分別裝袋,即可裝車銷售。
部分合作客戶案例 點擊查看詳情
![]() | ![]() | ![]() |

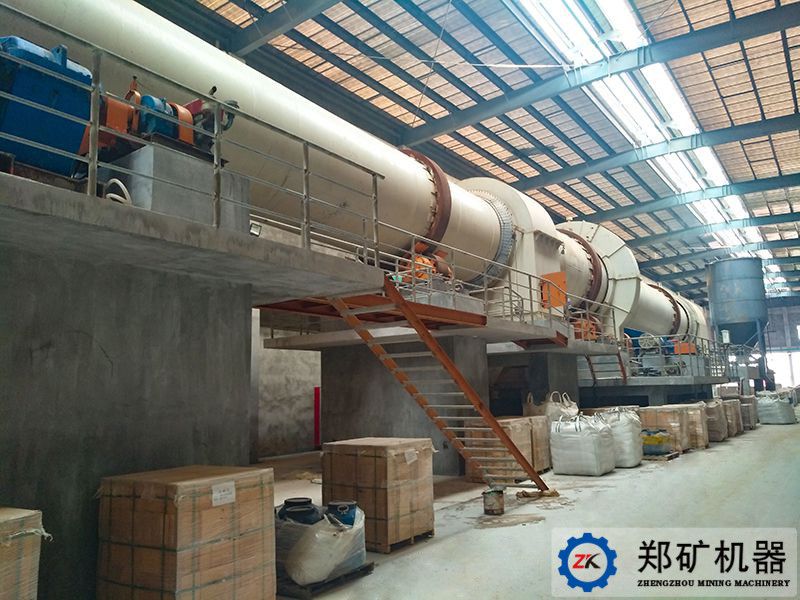

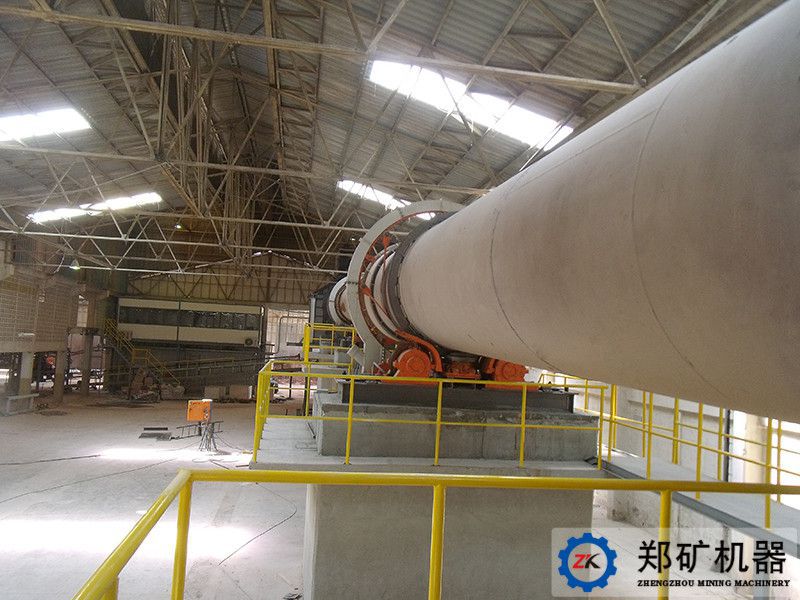

設備:回轉窯等全套煅燒系統設備 產能:年產20萬方陶粒 | 設備:全套陶粒設備 產能:年產7萬方建筑陶粒 | 設備:全套陶粒設備 產能:日處理275噸固廢 |
序號 | 規格 | 生產能力 | 斜度(%) | 筒體轉速(r/min) | 減速機 | 電動機 | |||
---|---|---|---|---|---|---|---|---|---|
時產量(m3/h) | 年產量(萬m3/a) | 型號 | 功率(kW) | ||||||
1 | 預熱窯 | φ1.25×18 | 2.95~3.94 | 1.8~2.4 | 4 | 1.0~5.0 | ZQ500 | YCT225-4A | 11 |
焙燒窯 | φ1.6×14 | 1.0~5.0 | ZQ650 | YCT225-4B | 15 | ||||
2 | 預熱窯 | φ1.55×20 | 4.36~5.81 | 2.67~3.5 | 4 | 1.0~5.0 | ZQ650 | YCT250-4A | 18.5 |
焙燒窯 | φ1.9×16 | 1.0~5.0 | ZQ750 | YCT250-4B | 22 | ||||
3 | 預熱窯 | φ1.8×22 | 5.9~7.87 | 13.61~4.8 | 4 | 1.0~5.0 | ZQ750 | YCT250-4B | 22 |
焙燒窯 | φ2.2×18 | 1.0~5.0 | ZQ750 | YCT250-4B | 22 | ||||
4 | 預熱窯 | φ2.0×24 | 7.42~9.88 | 4.54~6 | 4 | 1.0~5.0 | ZSY224 | YCT280-4B | 30 |
焙燒窯 | φ2.5×20 | 1.0~5.0 | ZSY224 | YCT315-4A | 37 | ||||
5 | 預熱窯 | φ3.0×20- φ2.5×12 | 9.5~17.51 | 8.04~10.7 | 4 | 1.0~5.0 | ZS1450 | YCT355-4B | 75 |
焙燒窯 | φ3.0×22 | 1.0~5.0 | ZS1250 | YCT355-4A | 55 | ||||
6 | 預熱窯 | φ3.2×20- φ2.8×14 | 13.9~16.2 | 10.0~11.5 | 4 | 1.0~5.0 | ZS1450 | YCT355-4A | 55 |
焙燒窯 | φ3.0×22 | 1.0~5.0 | ZS1250 | YCT355-4A | 55 |
