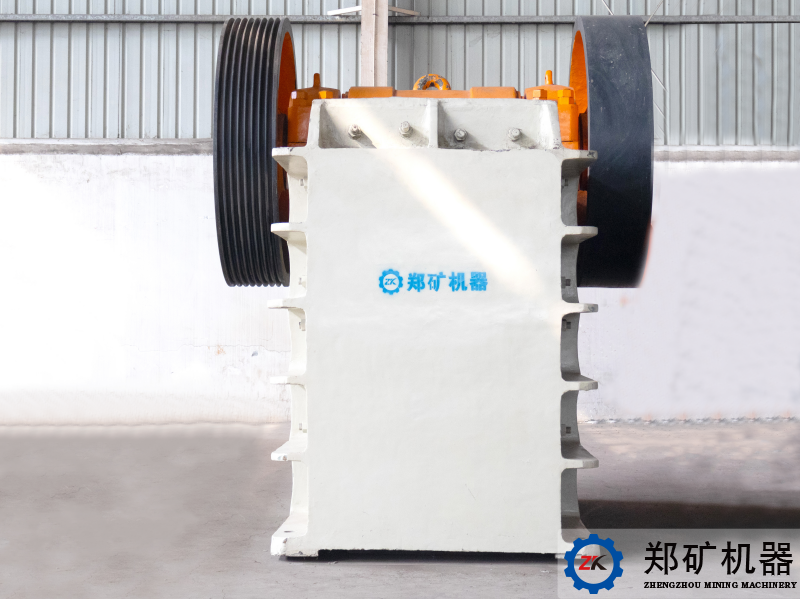

PE、PEX系列顎式破碎機為大型復擺式破碎設備,主要用于破碎抗壓強度不超過250MPa的各種中硬礦石和巖石,具有破碎比大、產量高、產品粒度均勻、工作可靠、維修簡便、運營成本低等特點,可廣泛應用于礦山、冶煉、建筑、公路、鐵路、水利和化學工業等眾多行業。其中,PE系列用于各種礦石和巖石的粗碎作業,PEX系列用于中、細碎。
處理能力:3-500m3/h
規格型號:PE-150×250-PE-1200×1500,PEX-150×500-PEX-300×1300
適用范圍:各種巖石、礦石、石灰石等
應用領域:PE系列用于各種礦石和巖石的粗碎作業,PEX系列用于中、細碎
我公司生產PE、PEX兩個系列顎式破碎機,其中PE系列用于各種礦石和巖石的粗碎作業,PEX系列用于中、細碎。PE系列有十二種型號,給料粒度達1020mm,處理能力大于500 m3/h;PEX系列6個型號,出料10mm-50mm,處理能力可達60 m3/h。兩個系列多種型號的顎式破碎機能滿足各類大中小企業的生產需求。
1、生產效率高、破碎比大、產品粒度均勻、能耗低、噪音低,粉塵少
2、墊片式排料口調整裝置、可靠方便、調節范圍大、增加了設備的靈活性
3、顎板采用高強度錳鋼、一次成型鑄造、具有耐磨、抗壓、壽命長等特點
4、結構簡單、工作可靠、運營費用低、潤滑系統安全可靠、部件更換方便。
PE、PEX系列顎式破碎機是以電動機為動力,通過皮帶傳動驅動偏心軸,使動顎按預定軌跡作往復運動,從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎,并通過下部的排料口將成品物料卸下。該系列顎式破碎機破碎方式為曲動擠壓型,電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時肘板和動顎間夾角變大,從而推動動顎板向定顎板接近,與此同時物料被擠壓、劈裂和彎曲等多重破碎;當動顎下行時,肘板和動顎間夾角變小,動顎板在拉桿、彈簧的作用下離開定顎板,此時已破碎物料從破碎腔下口排出,隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料,實現批量生產。
型號規格 | 進料口尺寸 (mm) | 最大給料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力 (m3/h) | 功率 (kW) | 重量 (t) |
PE-150x250 | 150x 250 | 125 | 10~40 | 1~3 | 7.5 | 13 |
PE-250x400 | 250x400 | 210 | 20~60 | 3~13 | 15 | 2.8 |
PE-400x600 | 400x 600 | 340 | 40~100 | 10~35 | 30 | 6.5 |
PE-500x750 | 500x750 | 425 | 50~100 | 25~60 | 55 | 10.6 |
PE-600x 900 | 600x 900 | 500 | 65~180 | 30~85 | 55~75 | 15.5 |
PE-750x1060 | 750x1060 | 630 | 80~180 | 72~150 | 90~110 | 28 |
PE-900x1200 | 900x1200 | 780 | 95~255 | 100~240 | 110~132 | 49 |
PE-1000x1200 | 1000x1200 | 850 | 195~280 | 190~275 | 110~132 | 51 |
PE-1200x1500 | 1200x1500 | 1020 | 150~300 | 250~500 | 160 | 100.9 |
PEX-150x500 | 150x500 | 120 | 10~40 | 3~15 | 11 | 2.5 |
PEX-150x 750 | 150x 750 | 120 | 10~40 | 5~16 | 18.5 | 35 |
PEX-250x 750 | 250x750 | 210 | 15~50 | 8~35 | 30 | 5.8 |
PEX-250x1000 | 250x1000 | 210 | 15~50 | 13~45 | 37 | 6.4 |
PEX-250 x1200 | 250x1200 | 210 | 15~50 | 13~50 | 37 | 7.7 |
PEX-300x1300 | 300x1300 | 250 | 15~50 | 20~60 | 75 | 11 |
