鱗板輸送機是一種地面輸送機,它可以沿水平、傾斜方向輸送物料。該輸送設備用板鏈為牽引元件,不僅強度大、效率高、工作可靠,而且輸送傾角可達30°~35°,彎曲半徑一般約為3m~5m,還可以輸送高溫物料(600℃~700℃)。
輸送量:450-1750m3/h
規格型號:BL400-BL1200
運行速度:0.05-1.6m/s
應用領域:應用于礦山、建材、冶金、煤炭、化工等行業中尖銳、灼熱、大塊以及腐蝕性物料輸送。
本公司生產的鱗板輸送機分為輕型和中型兩大類,輸送槽寬度為400mm-1200mm,有七個型號,輸送速度0.05-1.6m/s,輸送能力450-1750m3/h,可滿足各種生產需求。
1、整機結構緊湊,安裝、調試便捷,易損件少,且更換簡便;
2、鱗板料斗為耐磨鋼沖壓成型,精度高、累計誤差小,行走*、平穩、可靠;
3、用鏈條作為牽引元件,具有強度高、效率高、工作可靠的特點,還可以實現重負載、長距離輸送;
4、適應性強,能夠輸送大塊狀、具有鋒利棱角、灼熱的物料,并且在輸送過程中同時完成冷卻、清洗等工藝。

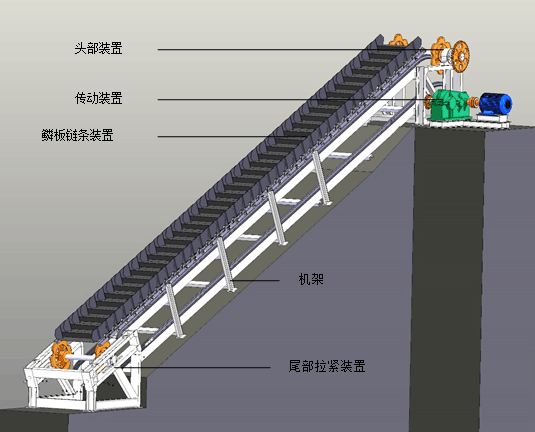

BL型鱗板輸送機是一種以牽引鏈作為牽引機構、鱗板料斗作為承載裝置的撓性牽引連續性輸送設備。工作時,通過傳動裝置帶動頭部裝置的鏈輪轉動,與鏈輪相嚙合的鏈條也隨之向前運動,同時固定在鏈條上的料斗及其支撐滾輪沿著機架上的軌道也同步向前運動;當物料在進料口中加入料斗后,隨著料斗的移動物料被輸送到出料口,在重力和離心力的共同作用下,物料從出料口卸下,進入下一道工序。
類型 | 輸送槽寬度 | 輸送速度 (m/s) | 側板高度 (mm) | 輸送鏈節距 | 輸送量 (m3/h) |
輕型 | 400 | 0.05-1.60 | 160-250 | 200 | 450 |
500 | 160-315 | 700 | |||
630 | 200-400 | 1150 | |||
800 | 250-500 | 250 | 1850 | ||
中型 | 800 | 0.05-1.00 | 160-400 | 250 | 900 |
1000 | 200-500 | 1400 | |||
1200 | 250-500 | 315 | 1750 |
