廢氣治理系統采用目前先進、環保、高效、節能的活性炭吸附濃縮+催化燃燒+蓄熱利用的CO工藝技術路線。經過科學計算結合工程經驗,計算得到固定式噴漆房設計風量,后續采用干式漆霧過濾系統對漆霧中的顆粒物進行過濾,預處理后的有機廢氣采用活性炭吸附濃縮+催化燃燒+蓄熱利用的CO工藝技術路線進行處理,達標后高空排放。處理后廢氣中非甲烷總烴低于40mg/m3;苯低于1mg/m3;甲苯與二甲苯合計低于20mg/m3;且不低于環???jì)效B級企業排放要求。
VOC污染因子主要為苯、甲苯、二甲苯、非甲烷總烴等。結合車間涂裝工藝,同時為達到較高的處理效率,有機廢氣采用“活性炭吸附濃縮+催化燃燒+蓄熱利用”的方案進行處理。
VOC成分:苯、甲苯、二甲苯、非甲烷類總烴等
VOC 濃度:≤300mg/m3
進氣溫度:<40℃
工藝設備先進:從總體項目規劃到詳細的工藝設計、裝備設計及制造、工程安裝、調試等提供完整的全產業鏈服務,具備完整的VOCs凈化系統解決方案
活性炭吸附裝置優點:
1、該設備原理先進、用材獨特、性能穩定、操作簡便、節能省力、安全可靠、無二次污染;
2、采用新型的活性炭吸附材料——蜂窩狀活性炭,與粒狀相比具有優越的動力學性能。極適合于大風量下使用。
3、能耗低、運行成本低吸附時僅風機功率,脫附時間短2~4小時,周期長2~4天脫附一次。
4、吸附有機物廢氣的活性炭吸附床,可循環使用催化燃燒后的熱氣進行脫附再生,脫附后的氣體再送入催化燃燒室進行凈化處理,不需外加能量,運轉費用低,節能效果明顯。
5、催化燃燒室采用陶瓷蜂窩體的貴金催化劑,阻力小,活性高。當有機蒸汽濃度達到2000PPM以上時,可維持自燃。
6、全自動控制,操作簡易。

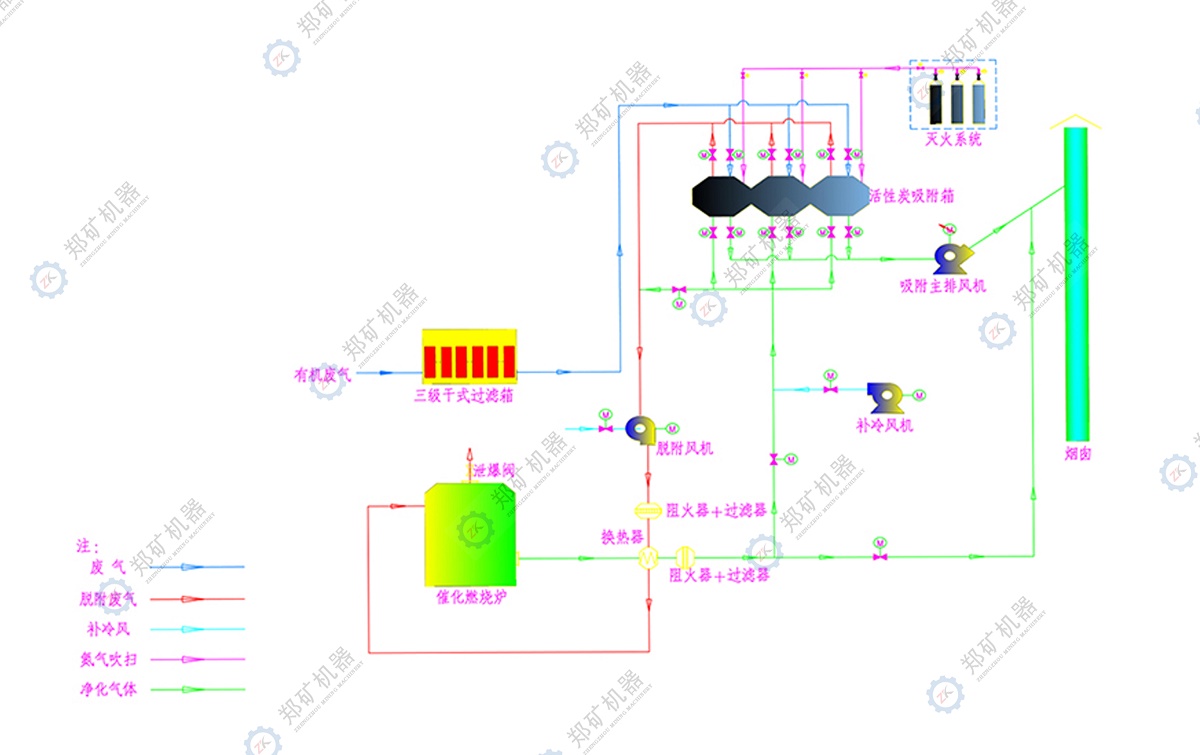

活性炭催化燃燒設備是把活性炭和催化燃燒爐兩者的優點有效地結合起來。先利用活性炭進行吸附,當吸附飽和時,啟動催化燃燒設備,并利用熱空氣局部加熱活性炭吸附床,當催化燃燒反應床加熱到250℃,活性炭吸附床局部達到60~110℃時,脫附出來的高濃度廢氣就可在催化反應床中進行氧化分解。反應后的高溫氣體經換熱器的換熱,換熱后的氣體一部分再次送入活性炭吸附床進行脫附,另一部分直接排放。
該工藝主要采用催化劑,廢氣在催化劑作用下發生氧化反應,生成無毒無味的二氧化碳(CO2)和水(H2O);
其獨特的換熱系統保證了余熱的有效回收,當廢氣濃度達到一定程度時,換熱系統能使有機廢氣加熱到催化氧化反應的起始溫度,無需電加熱,通過自身熱量平衡處理有機廢氣。
該裝置是將濃縮的有機廢氣引入主要設備。有機廢氣經內裝加熱裝置從活性炭層中將有機物分離后,通過催化劑的作用分解成水和二氧化碳,同時釋放能量,由熱交換裝置置換能量,用于維護設備自燃的能源。
當催化床溫度達到250~300時,催化燃燒床開始反應,利用廢氣燃燒產生的熱空氣循環使用,此時電加熱停止,不需要外加熱,單床脫附,脫附時間為2~3小時,設定時間活性炭吸附箱定時自動切換脫附,內部裝填的陶瓷蜂窩體貴金屬催化劑使用壽命為8000小時。整個脫附系統采用多點溫度控制,保證脫附效果的穩定。
