河南鄭礦機器有限公司專業生產金屬鎂冶煉行業機械設備,并根據鎂廠冶煉工藝的改進和裝備水平的提高,不斷改進設備性能,完善產品功能,自主研發生產的預熱器成功應用于白云石的煅燒,廢氣中熱量回收利用,也利于煙氣的除塵,排放指標達到30mg/m3 以下。
產能:5-20萬噸/年
規格:Φ1.6×32m-Φ4×80m
燃料:發生爐煤氣、天然氣、煤層氣和煤粉。
為了提高爐窯的熱效率,降低單位產品燃料消耗,在工程設計中采取了以下幾方面措施:
1、燃料燃燒設備:選用節能燃燒器,自動控制配風量,減少燃料的不完全燃燒損失。
2、在回轉窯尾部設有一臺豎式預熱器,充分利用回轉窯燃燒產生的高溫煙氣,將預熱器內的物料預熱,使物料在預熱器內發生部分分解,使系統產量提高40%,熱效率提高30%。
3、在回轉窯頭部設有一臺豎式冷卻器,充分利用回轉窯高溫煅白出料所含熱量將二次空氣預熱至600℃,使熱效率得到提高。
1)白云石
白云石的粒度要求為10~40mm,超出上限40mm及下限10mm的部分均不得超過5%。
白云石的化學成分:
MgO:19~21%; CaO:30~33%;SiO2<0.5%;Fe2O3 <0.5%; Al2O3<0.5%;Na2O<0.005%;K2O<0.005%;Mn<0.0005%;其中CaO/ MgO=1.394(質量比)、CaO/ MgO=1.0(摩爾比)。
2)硅鐵
硅鐵選用含Si≥75%,即由49.92%Si和50.08%FeSi2組成的75#硅鐵。
3)螢石粉
螢石粉中CaF2>90%,其粒度為200目。

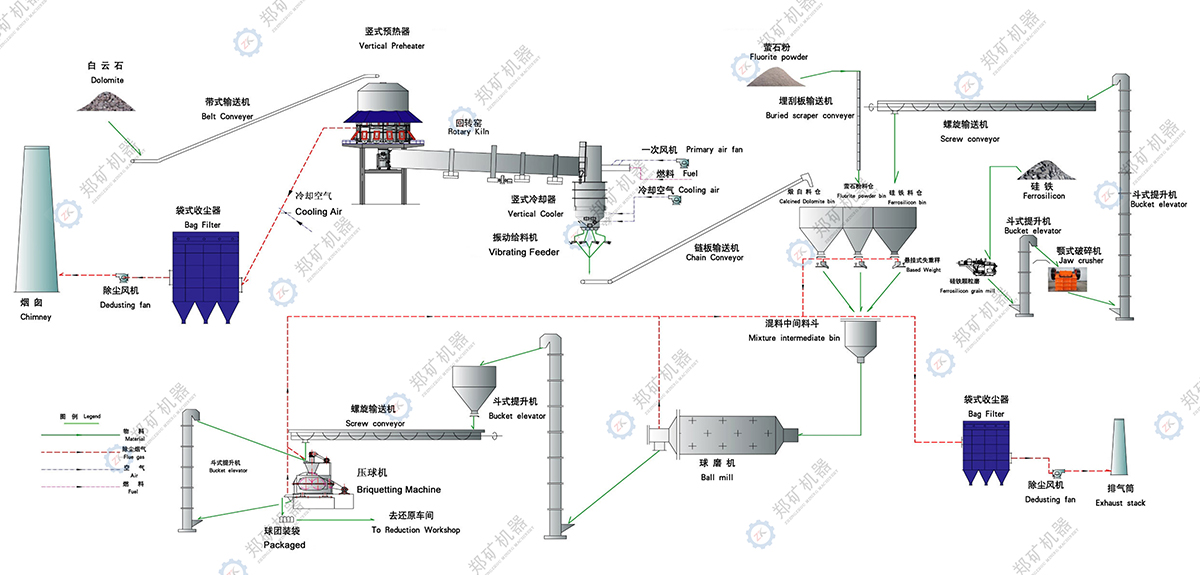

1)、金屬鎂冶煉在工藝流程選擇上采用了技術成熟、可靠、先進合理的新型皮江法煉鎂工藝。合格的白云石送入回轉窯中進行煅燒;再將煅燒后的白云石、螢石、硅鐵按一定比例配料,經過球磨并壓成球團;裝入還原罐中在抽真空的條件下,進行高溫熱還原,得到結晶鎂;結晶鎂經過重熔、精煉后可得到金屬鎂。包含原料儲備、白云石煅燒、粉磨壓球、還原及精煉等工段。
2)、白云石在礦山破碎到符合要求的粒度,進廠內白云石堆場儲存。硅鐵和螢石直接進廠內倉庫儲存。儲量均按半個月生產所需用量考慮。
3)、選用節能環保型回轉窯,帶豎式預熱器及豎式冷卻器。外來粒度、質量均符合要求的白云石卸至料場,由裝載機進行堆取料作業,由振動篩進行篩分后,10~40mm粒度的白云石經皮帶運輸至回轉窯豎式預熱器頂部料倉,經料管進入預熱器與從回轉窯流入的高溫煙氣換熱,將物料預熱至800℃以上,落至轉運溜槽后入回轉窯經1250℃高溫煅燒成活性煅白,再卸入冷卻器內,高溫煅白在此與風機鼓入的冷風換熱,將活性煅白冷卻至100℃以下,空氣被預熱至600℃以上。冷卻后的活性煅白由冷卻器卸出后經鱗板輸送機輸送至制球車間。
其主要反應如下:
1)、CaCO3?MgCO3 CaO?MgO + 2CO2
2)、回轉窯燃燒產生的高溫煙氣,在預熱器內與白云石進行熱交換后,溫度降至220℃以下,然后進入袋式除塵器,除塵后經高溫風機排入大氣,排放氣體的含塵濃度小于30mg/m3。全線采用技術先進、性能可靠的PLC控制系統,在主控制室集中操作管理。
3)、煅燒后的白云石由提升機進1#料倉備用;硅鐵經顎式破碎機破碎至20mm以下,由提升機經提升進2#硅鐵塊貯料倉備用;螢石粉由單斗提升進3#料倉。存放在貯料倉中的三種原料,經微機控制連續配料加入球磨機混磨,粒度要求<100目,混合粉再經過提升機、貯料倉、埋刮板輸送機后,進入壓球機,制成球團。配料系統選用了智能控制系統,整個過程全部實現了電腦監控全自動化。球磨機采用10kV高壓電機驅動,比原380V低壓配電運行降低了電耗損失。制球車間設3套除塵系統,分別在硅鐵破碎處設C1#除塵系統,配料粉磨設C2#除塵系統,壓球處設C3#除塵系統。通過綜合除塵治理后制球車間操作環境較傳統車間大大改善,工人工作環境得到提高。
4)、還原爐采用高溫空氣快速換向蓄熱式燃燒技術,蓄熱式還原爐以煤氣為燃料連續加熱。球團由加料機加入還原爐內的還原罐中,還原罐生成的鎂蒸汽于端部冷凝器中冷凝成結晶鎂(粗鎂),將粗鎂取出送去精煉與合金生產線。
規格 | 基本參數(t/h) | 減速機 | 電動機 | 支撐數量(個) | 機器自重 | |||
轉速(r/min) | 斜度(%) | 產量(t/h) | 型號 | 型號 | 功率(KW) | |||
φ1.6×32m | 0.58-2.85 | 4 | 2 | ZQ75-50 | YCT250-4A | 18.5 | 3 | 46.8 |
φ1.6/1.9×36m | 0.53-1.59 | 4 | 2.5-3 | ZQ110-7 | YCTZ50-4B | 22 | 3 | 57 |
φ1.9×39m | 0.53-1.59 | 4 | 3-3.4 | ZQ125-7 | YCT315-4A | 37 | 3 | 71.79 |
φ2.2×45m | 0.214-1.64 | 3.5 | 4--5 | 主ZS125-5 | YCT315-4B | 45 | 3 | 142.6 |
輔:ZQ40-40 | Y112M-4 | 4 | ||||||
φ2.5×50m | 0.62-1.5 | 3.5 | 5--6 | 主:ZS165-5 | YCT355-4A | 55 | 3 | 180 |
輔:ZS50-1 | Y160M-6 | 7.5 | ||||||
φ2.5×55m | 0.62-1.5 | 3.5 | 5--6 | 主ZS165-5 | YCT355-4A | 55 | 3 | 185 |
輔:ZS50-1 | Y160M-6 | 7.5 | ||||||
φ2.8×55m | 0.62-1.5 | 3.5 | 6--7 | 主ZS165-5 | YCT355-4B | 75 | 3 | 215.6 |
輔:ZS50-1 | Y160L-6 | 11 | ||||||
φ3.0×60m | 0.5-1.5 | 3.5 | 7--9 | 主:ZS165-3 | ZSN-280-11B | 125 | 4 | 310.9 |
輔:ZS50-1 | Y160L-6 | 11 | ||||||
φ3.2×64m | 0.4-1.5 | 3.5 | 8--10 | 主:ZS130-16 | ZSN-280-11B | 190 | 4 | 337.8 |
輔:Zl50-1 | Y180L-4 | 22 | ||||||
φ3.5×70m | 0.4-1.5 | 3.5 | 12--14 | 主:ZSY500-40 | ZSN-315-082 | 280 | 4 | 394.6 |
輔:Zl50-14 | Y180L-4 | 22 | ||||||
φ4.0×80m | 0.4-1.5 | 3.5 | 16-20 | 主:ZLY630-35.5 | ZSN-315-12 | 355 | 4 | 564.8 |
輔:ZSY280-35.5 | Y200L-4 | 30 |
