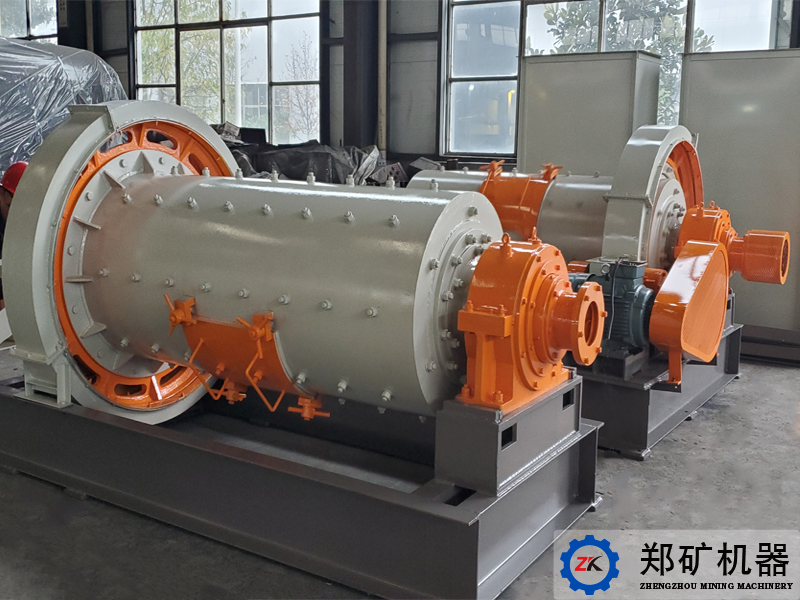

帶篩球磨機

帶篩磨為中心傳動、圓周卸料式磨機，由于其內部構造的特殊性，在對物料進行破碎、研磨的同時，還具有分級作用，具有節能、環保等特點，可應用于磨料、建材、耐材、化工等行業。帶篩磨球磨機和普通球磨機的區別是在出料口設置有帶孔篩板，在對物料進行破碎、研磨的同時，還具有分級作用。本公司帶篩球磨機有三個規格型號，時產0.5-1.1t/h,端板、襯板使用高猛鋼，篩網使用碳鋼制成，且可以根據用戶需求進行調整，運轉可靠穩定，節能。

產能：0.5-1.1（t/h）

規格型號：Φ1.9×0.9-Φ2.2×1.2

重量：7.2-11.8t

應用領域：廣泛應用于磨料、建材、耐材、化工等行業。

免費獲取報價 技術咨詢

突出優勢

1、粉磨和篩分集中于一體，可同時完成；

2、襯板為優質耐磨材料鑄造而成，耐磨損，使用壽命長；

3、產品細度細且粒度均勻、顆粒級配易于調節、產品合格率高；

4、能耗相對較低、運行成本低、負壓操作、粉塵污染小、出料粒度均勻；

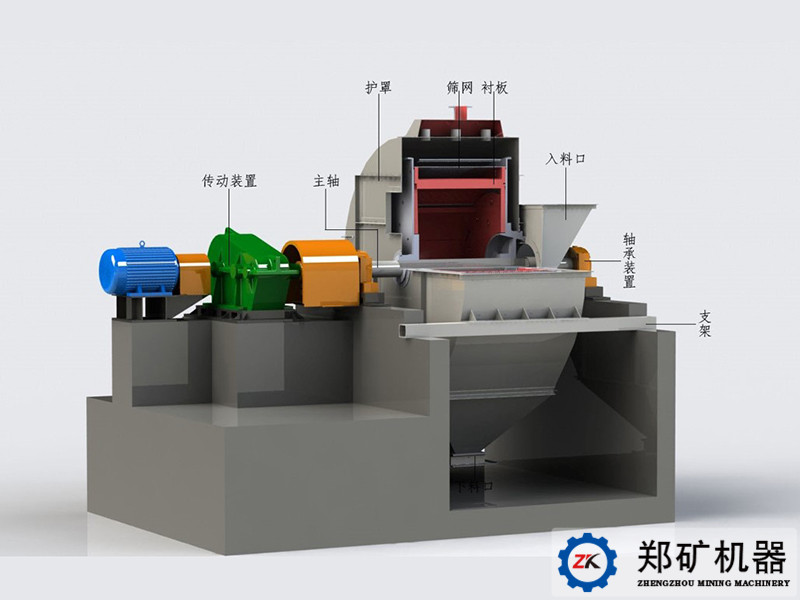

工作原理

帶篩磨自帶篩網形成封閉的粉磨—篩分循環系統，當磨機轉動時，鋼球在摩擦力的作用下，被呈階梯排布的襯板帶動著連續進行拋射運動，物料由于受到運動著的鋼球的沖擊和研磨而被高度粉碎，被粉碎的物料經帶孔篩板排出，進入篩網分區，達到合格粒徑的物料經篩網卸下，篩上物料經導料板重新返回磨機研磨，使之能更好的控制產品粒度。


技術參數

規格	產量（t/h）	轉速（r/min）	研磨體	電機		減速機		重量
規格	產量（t/h）	轉速（r/min）	研磨體	型號	功率（kW）	型號	速比	重量
Φ1.9×0.9	0.5～0.8	24.15	0.75	Y200L1-6	18.5	ZQ65-40	40.17	7.2
Φ2.1×1.0	0.8～1.05	24.15	0.9	Y200L2-6	22	ZQ65-40	40.17	9.5
Φ2.2×1.2	0.9～1.1	21.8	1	Y225M-6	30	ZL65-45	45	11.8
易損件：
序號	名稱	材質	數量	部位	備注
1	端襯板	ZG65Mn	按需	回轉裝置	規格不同、數量不同
2	襯板	ZG65Mn	按需	回轉裝置	規格不同、數量不同
3	篩網	Q235	按需	回轉裝置	規格不同、數量不同

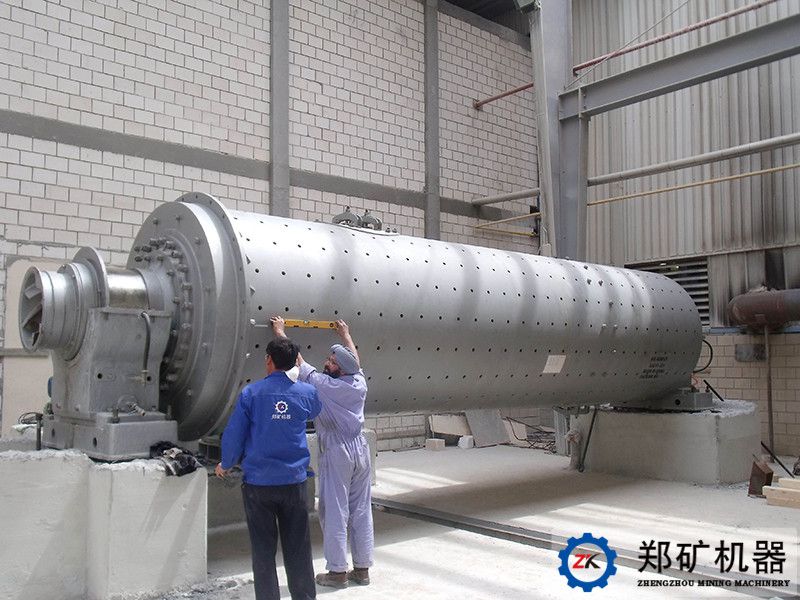

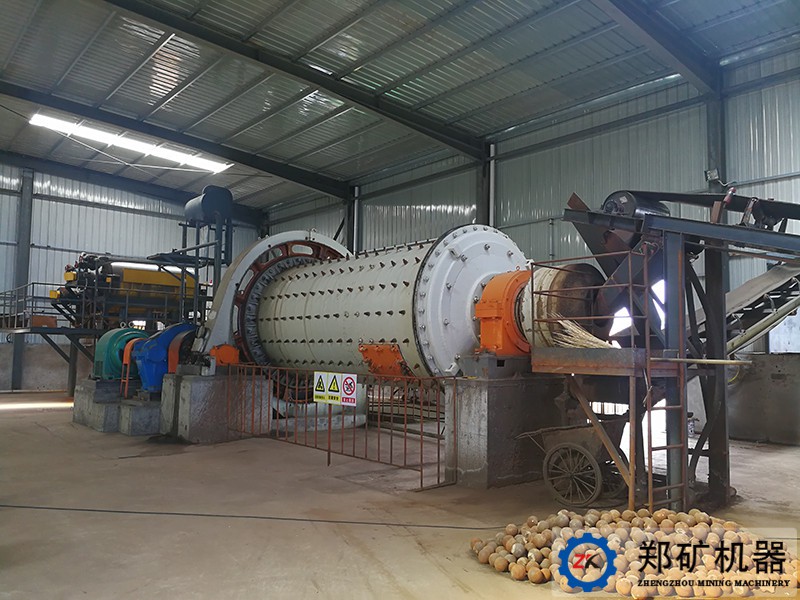

客戶案例：


危地馬拉水泥粉磨站項目	科威特硅砂粉磨站項目	厄爾瓜多干式球磨機

中寧寧化工貿球磨機項目	鄭州玉發高新材料球磨機	伊朗1214球磨機項目
