府谷京府煤化有限責任公司金屬鎂案例

簽訂日期：2013-07-05

處理物料：煤炭

處理能力：10t/h

設備配置：24475風掃煤磨，MD500選粉機，PPW700除塵器，螺旋輸送機、風機、斗式提升機、煤氣煤粉混合燒嘴、熱風爐系統

1、項目概況：

府谷縣京府煤化有限責任公司位于府谷縣新堯蘭炭集中區，順應國家產業政策和環保要求，在府谷縣政府統一規劃整合18家小蘭炭企業，由京府煤化有限責任公司投資13億元新建蘭炭綜合利用集中區，形成以蘭炭生產為上游龍頭的資源綜合利用工程。2013年7月，從鄭礦機器采購一批煤粉制備設備，包含24475風掃煤磨，MD500選粉機，PPW700除塵器，螺旋輸送機、風機、斗式提升機、煤氣煤粉混合燒嘴、熱風爐系統。

2、解決方案：

原煤貯運系統

1、粒度＜35mm、含水量＜15%的原煤由自卸汽車送運至原煤煤棚，存于煤棚的原煤經裝載機裝入受煤斗，受煤斗內的原煤通過調速喂料皮帶機均勻喂料至斗式提升機，原煤經提升機提升至所需高度后將原煤卸出，經過雙層鎖風閥進入制粉系統。

2、受煤斗與振動給料機之間設置有棒條閥，可在調速喂料皮帶機檢修時關閉棒條閥，利于檢修操作。調速喂料皮帶機可實現調速功能，利于生成操作和管理。調速喂料皮帶機上部設置有除鐵器，可將原煤中參雜的鐵屑除掉，避免了鐵屑對系統造成的威脅。

制粉系統

1、原煤儲運系統來的原煤進入風掃煤磨，經過研磨，煤粉與200℃～350℃的熱風進行傳質傳熱，水分自煤進入煙氣，煤粉被熱風烘干，而后，煤粉隨氣流進入選粉機分選，選出的粗粉再次回到磨內研磨，細粉則繼續隨氣流經煤風管道進入收粉系統。

2、風掃煤磨熱風入口管道及煤風出口管道設置有泄爆閥及氮氣保護接口，對設備及系統安全進行保護。選粉機采用變頻電機調速，通對變頻器的調整可遠程實現對選粉機出粉細度的控制。

收粉系統

選粉機排出的合格細度的煤粉在設置在防爆型袋式收塵器后的引風機負壓作用下，通過煤風管道進入防爆型袋式收塵器，經過設在在收塵器內部的濾袋過濾后，煤粉被捕集并落入收塵器下部煤粉斗，被收塵器過濾凈化后的煙氣經引風機通過過煙囪排至大氣。存于煤粉斗的煤粉經星型卸料器和螺旋輸送機卸入斗式提升機，經斗式提升機提升至煤粉倉頂，通過設置在倉頂的螺旋輸送機送入煤粉倉。

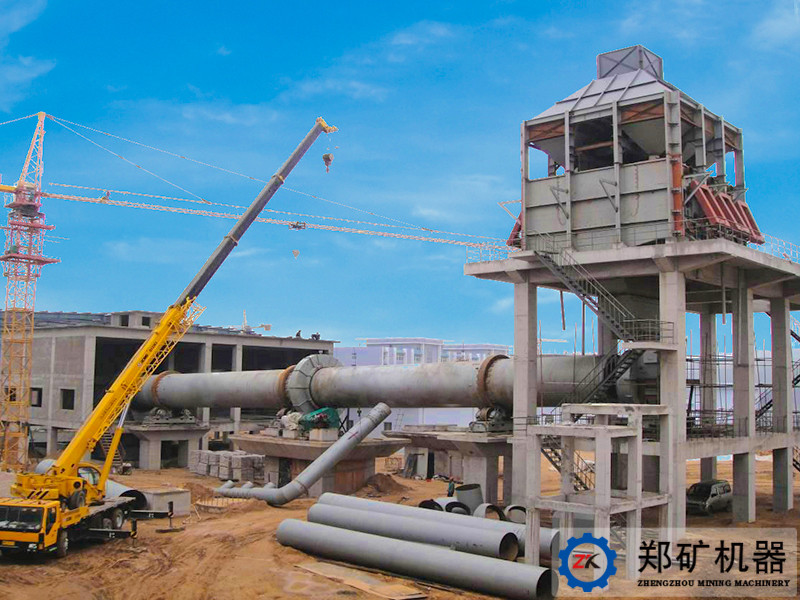

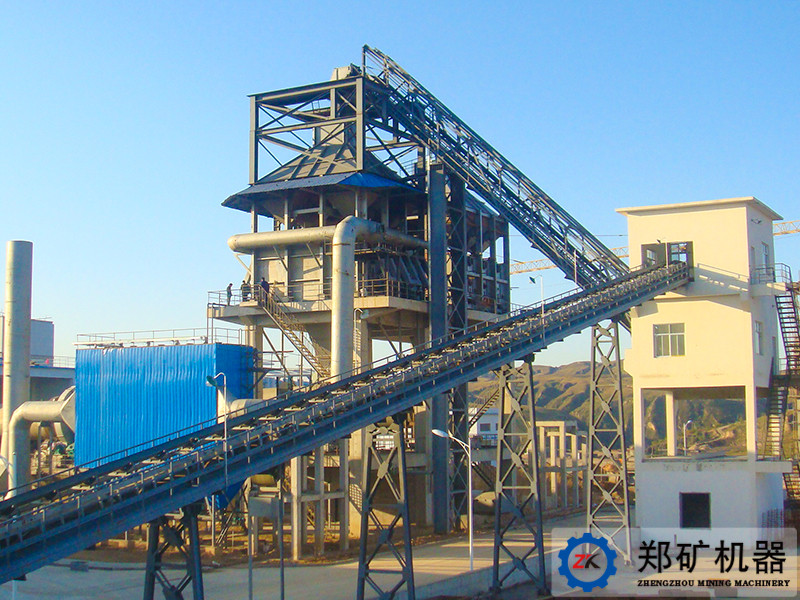

3、項目現場：
