TD型斗式提升機采用橡膠帶作牽引構件,主要用于垂直輸送松散密度ρ<1.5t/m3的粉狀、粒狀、小塊狀無磨逐性、小磨琢性物料,采用普通橡膠帶被輸送的物料溫度不超過60℃,采夾鋼絲膠帶可達80℃,而采用耐熱橡膠帶物料溫度一般不超過150℃,提升高度一般為4~30m。
輸送能力:0.65-69.6m3/h
型號:TD160-TD450

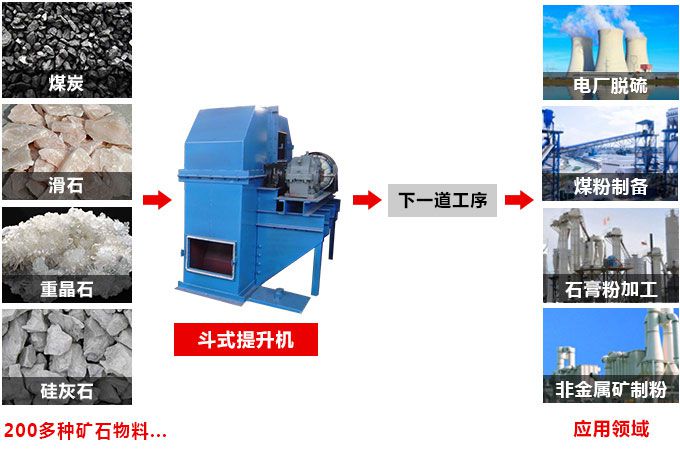

應用范圍:化工、冶金、建材、礦山等行業。
TD型斗式提升機是膠帶提升機,本公司產品根據斗子寬度可分四個型號:TD160、TD250、TD350、TD450,可采用深斗淺斗滿足不同的生產需求,*大能輸送69.6m3/h物料,提升高度為4-30m。
1、采用流入式喂料、混合或離心式卸料,且料斗為大容量密集型布置,在物料提升時基本無回料和挖料現象,無用功損耗小,驅動功率相對較小
2、提升范圍廣,對物料的種類、特性要求少,可廣泛用于提升一般粉狀、小顆粒狀物料等
3、可根據物料特性和提升要求,靈活選取混合式、離心式等多種卸料方式
4、在密閉空間內輸送物料,且在殼體、檢修門處均設置有密封裝置,無粉塵外泄,清潔、環保
TD型斗式提升機的牽引件為橡膠帶,料斗以一定的間隔固定在橡膠帶上,橡膠帶分別繞過提升機頭部和底部的滾筒,構成具有上升有載分支和下降無載分支的閉合環形系統;工作時,布置在提升機頭部的驅動裝置通過頭部滾筒將動力傳給橡膠帶和料斗,物料從提升機底部的進料口進入料斗,料斗將物料提升至頭部的卸料口,在離心力和重力的共同作用下,料斗中的物料經卸料口卸出。
型號 | 型式 | 輸送能力 (m3/h) | 料斗 | 傳動軸轉速 | 輸送物料塊度 | 提升高度 | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
容量 | 斗距 | 斗寬 | 運行速度 | ||||||||
深斗 | 淺斗 | 深斗 | 淺斗 | (mm) | (mm) | (m/s) | (r/min) | (mm) | (m) | ||
TD160 | 膠帶式 | 16.00 | 9.0 | 1.20 | 0.49 | 350/280 | 160 | 1.40 | 67 | 25 | 4.28~39.28 |
TD250 | 膠帶式 | 38.00 | 20.00 | 3.00 | 1.12 | 450/360 | 250 | 1.60 | 61 | 35 | 3.84~38.94 |
TD315 | 膠帶式 | 42.00 | 28.00 | 3.75 | 1.95 | 500/400 | 315 | 1.60 | 61 | 45 | 4.298~38.798 |
TD400 | 膠帶式 | 68.00 | 40.00 | 5.90 | 3.10 | 560/480 | 400 | 1.80 | 55 | 55 | 3.4-38.68 |
注:表中料斗容積為料斗盛水時容積,與實際填充量相近,故輸送量計算式未考慮填充系數,具體選型時應根據物料粒度確定填充系數,以此修正此表所給輸送量。
